Kuinka rakentaa DIY-telinekotelo (ja miksi)

Mainos

Olen viettänyt varhaisvuoteni valaistusinsinöörinä ja myöhemmin vuosina datakeskuksen teknikkona kehitti epätavallisen mieltymyksen kaikenlaiseen telineeseen kiinnitettävään laitteistoon - joten oman telineen rakentaminen oli ilmeinen aloittelija puuntyöstö Aloittelijan puuntyöstö: 5 taitoa, jotka sinun täytyy tietääMonet ihmiset pelkäävät puutyöprojekteja yksinkertaisesti siksi, että he eivät ole aiemmin tehneet sitä. Tässä on 5 tärkeintä puutyötaitoa, jotka auttavat sinua pääsemään alkuun. Lue lisää projekti.

Sinun ei tarvitse paljon taitoja tehdä jotain toiminnallista, mutta jos olet aidalla siitä, miksi haluat jopa telinetelineen, tässä on joitain syitä harkita.

• organisaatio: Kabinetin rakentaminen tietokoneen kotelon ympärille antaa sinulle suuren mahdollisuuden piilottaa kaapelit ja muut yleiset epämääräisyydet. Jos olet todella sotkuinen, löydät tavan tehdä myös telineestäsi sotkuisen, mutta yleensä telineet on helpompi järjestää ja monenlaiset vaihteet voivat auttaa tehtävää. Jos joudut kuljettamaan paljon laitteita säännöllisesti, voi olla kätevämpää niputtaa se telineeseen.
  instagram viewer
• Räätälöinti: Toki, voit ostaa hyllyltä hyllyjä varusteillesi, mutta se ei ole melkein yhtä tyydyttävä tai mukautettava kuin omien rakentaminen. Lisää rungon sivukahvat ja pyörät; jätä sivut auki tai suljettuina; peitä kotelo matolla ja lisää joitain kuulanurkkoja kestävyyden vuoksi; se on sinusta kiinni. Koko yritykset Ole olemassa palvellakseen "telinelisävarusteita"!
• Modulaarinen järjestelmä: Telineet ovat modulaarisia, ja niissä on standardit, jotka määräävät räikkälaitteiden leveyden (19 tuumaa) ja korkeuden (mitattuna telineyksiköissä tai vain ”U”). Slimline-palvelimet voivat olla yhtä ohuita kuin 1 U; kun taas täysikokoiseen moderniin näytönohjaimeen suunniteltu kotelo olisi 4U. 4U on 7 tuumaa korkea. Voit ostaa patch-paneeleja kaapeleille tai tyhjiä paneeleita aukkojen täyttämiseksi, hyllyt epästandardien komponenttien pitämistä varten tai VESA-kiinnikkeen pienelle näytölle. Voit järjestää telinepaketin, vaihtaa yhden laitteen uuteen: kaikki sopivat, koska kaikki on rakennettu yhdelle standardille. Ja jos kyllästyt tai kasvaa nykyinen telineesi, voit päivittää parempaan ja käyttää kaikkea uudelleen.
• Useita tietokoneita: Jos istut muutaman pöytätornin kanssa jalojesi ympärillä, harkitset niiden vaihtamista telinetelineisiin; ne näyttävät paljon mukavammilta vaakasuoraan asennettuna ja pinottuina, aivan kuten löydät palvelinpinoja, jotka on siististi sijoitettu tietokeskukseen.

Haittapuoli, hammaspyörävaihteet eivät yleensä ole halpoja. Kuten Kannon keskusteli oppaassaan pelitietokoneen rakentaminen palvelimen osista Kuinka rakentaa 8-ydininen pelitietokone halvoista palvelinosistaHaluatko täydennetyn pelaamista tai videonmuokkausta varten tarkoitetun tietokoneen, jossa on kaksi Intel Xeon -prosessoria, alle 200 dollaria? Osat ovat siellä, mutta niiden löytäminen ja koottaminen voi osoittautua vaikeaksi. Lue lisää , sinä voimin voi löytää edullisen hinnan, kun paikallinen korkeakoulusi selvittää vanhaa varastoa tai hankkia eBay-huutokauppoja (löysin 17 tuuman näytön ja näppäimistön noin 15 dollarilla!) - mutta yleensä halvin telinekotelo maksaa enemmän kuin halvin tavanomainen tornikotelo, ja telineeseen kiinnitettävä pistorasia maksaa enemmän kuin tavallinen yksi.

Vakuuttunut? Tehdään tämä.

Rosewill 4U -palvelimen runko / palvelinkotelo / telineasennuskotelo, metallitelineasennettava tietokonekotelo, jossa on 8 asennuspaikkaa ja 4 tuuletinta esiasennettuna (RSV-R4000)Rosewill 4U -palvelimen runko / palvelinkotelo / telineasennuskotelo, metallitelineasennettava tietokonekotelo, jossa on 8 asennuspaikkaa ja 4 tuuletinta esiasennettuna (RSV-R4000) Osta nyt Amazonista

Huomaa: Aion vaihtaa keisarillisten ja metristen mittausten välillä eri kohdissa, koska olen britti ja haluamme tehdä niin.

Design

Telineen rakentamiseen on olemassa pari perussuunnitelmaa. Ensimmäinen on avoin runko, joka jättää vaihtoehdon auki peittääksesi sivut myöhemmin, jos haluat. Toinen on rakennettu suoraan vahvoista, paksuista puulevyistä - MDF tai vanerista. Kolmas on tyypillisempi audiolaitteiden lentotapauksissa, joissa on ohuet muovipaneelit ja modulaariset liitinlohkot.

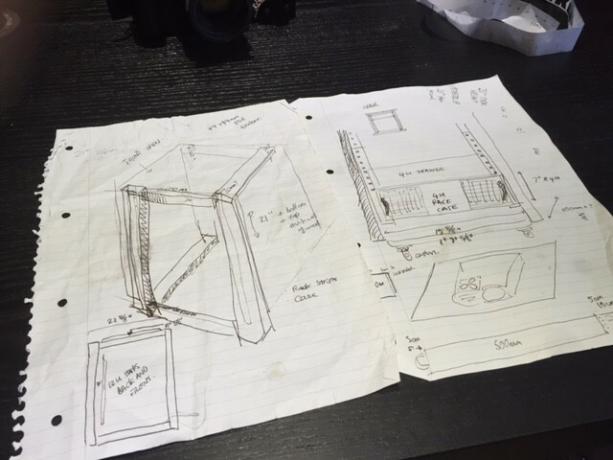

Valitsin ensimmäisen suunnittelun; avoin kehys, mutta suunnitelmat peittää osa sivuista ohuella vanerilla ja kaiutinmatolla myöhemmin. Valitsin tämän pitääkseen sen kevyenä, mutta vahvana, mutta myös siksi, että halusin mahdollisesti jättää kehyksen yläosan avoimeksi, jotta projektori pistetään pois. Mikään kaupallisesti saatavissa olevista vaihtoehdoista ei näyttänyt tarjoavan tätä. Nämä ovat kanan naarmuja, joista aloitin, mutta sivuuta mittaukset.

Voit lopettaa nauramisen nyt. Myönnän, että yritin laittaa suunnitteluni SketchUp 3D-suunnittelu jokapäiväiseen elämään: Kuinka suunnitella koti-DIY-projekti SketchupillaKodinparannusprojektin tekeminen itse ei ole aina yksinkertainen asia. Joskus se näyttää riittävän yksinkertaiselta aloittaessasi, mutta ennen kuin tiedät sen, huomaat, että jos olisit juuri ottanut ... Lue lisää , mutta epäonnistui surkeasti, kun tajusin, mikä jyrkkä oppimiskäyrä sillä oli. Loppujen lopuksi tein mittauksia kulkiessani eteenpäin, eikä minulla ollut tarkkaa kaaviota, josta työskennellä. Jos haluat työskennellä todellisten suunnitelmien mukaan, ehdotan sen sijaan TinkerCAD - ilmainen online-kiinteä mallinnusohjelma (vaikkakin suunniteltu 3D-tulostamiseen).

Tärkeimmät vaatimukseni olivat:

• 12U korkeus. Tähän oli tarkoitus mahtua 4U-tietokone, 3 tai 4U-laatikko säilytystilaa varten ja tarjotin, jolla on säädettävä korkeus, johon projektori asetetaan.
• Ainakin noin 500 mm syvyys ostamani ATX-koteloon sopivaksi sekä pieni heijastustila kaapeleille.
• Kiskot sekä takana että edessä (saatat haluta, että vain toisella puolella on pyörivät kiskot, ei tarvitse käyttää takaosaa).

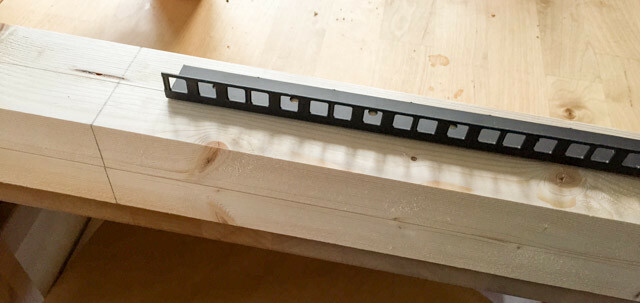

Missä tahansa mallissa sinun on myös ostettava telinekiskot, jotka kiinnittyvät runkoon. Löydät telinekiskot Amazonista tai eBaysta - odota maksavan noin 20 dollaria parille 12U kiskoa. Telinelaitteet ruuvaavat sitten näihin kiskoihin joko suoraan tai yhdessä ”Häkinpähkinät”.

rakentaminen

Koska en aio kuormittaa valtavaa määrää painoa telineeseen, päätin 34 mm: n neliöhöylätyn havupuun riittävän runkoon. Saatat tarvita paksumpia loppukäytöstäsi riippuen, mutta se tietenkin tulee lopulta raskaammaksi. Ei-siirrettävissä korkeammissa palvelintelineissä standardi 2 × 4 olisi paras.

Tarvitset myös joitain puutyökalut, mutta peruskehyksessä ainoa työkalu, jota sinulla ei ehkä ole, on Kreg Jig. Nämä ovat edullisia, aloittelijoille sopivia sarjoja erittäin vahvojen taskureikäliitosten tekemistä varten, ja suosittelen hankkimista yksi, jos haluat ammattimaisen viimeistelyn ja laadukkaita liitoksia, vaikka puut puut puut puutyötaidoista (kuten minä olen).

Kreg Jig R3 taskureikäjärjestelmäKreg Jig R3 taskureikäjärjestelmä Osta nyt Amazonista

Katso alla oleva lyhyt video saadaksesi selville kuinka Kreg-pistoketta käytetään. Sinun on myös ostettava noin 2 ″ Kreg-ruuvia.

Aloita leikkaamalla 4 pystysuoraa kulmakappaletta. Näiden tulee olla telinekiskojen pituus, plus kaksinkertainen puun paksuus (ylä- ja alatukiin) sekä muutama millimetri heilumistilaa.

Leikkaa seuraavaksi telineiden keskituki. Koska kaikki telinelaitteet ovat 19 ″ leveitä, niiden halutaan olevan vain hiukan suurempia kuin 19 ″. Tämän ei tarvitse olla täydellistä - telinelaitteet on suunniteltu siten, että niissä on pieni heilumistila pultin reikiin, vaikka ilmeisesti liian lyhyt tai liian suuri rako ei toimi.

Muista, että jos haluat lisätä mattoa myöhemmin, haluat todennäköisesti upottaa sen telinekiskojen alle, joten sinun tulisi lisätä siihen pari millimetriä myös sitä. Päädyin 493 mm: n (~ 19,4 tuumaa) poikki. Leikkaa iso puoli, jos et ole varma - voit aina leikata sen alas.

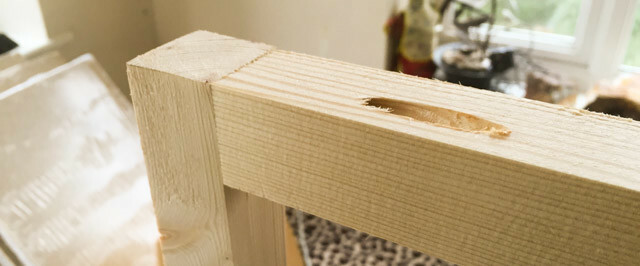

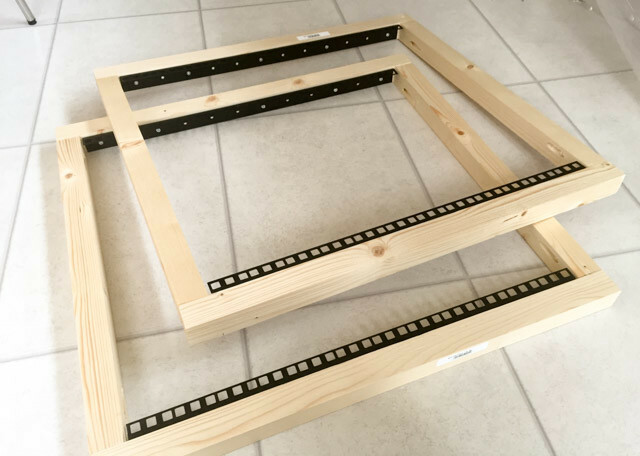

Liitä nämä Kreg-jigillä pystysuoraan sivuosaan muodostaen etu- ja takaläppä. Puu, jota olen käyttänyt, on vähän liian ohut käyttämään kahta taskureikää vierekkäin, joten porasin sen sijaan reikiä puun vastakkaisissa kulmissa (on tärkeää käyttää kahta reikää tai liitos pyörii).

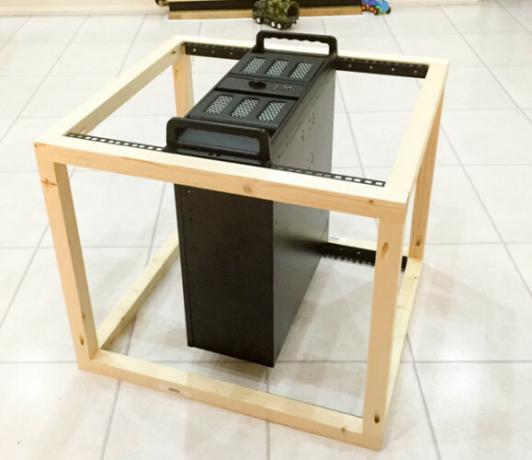

Tässä vaiheessa menin eteenpäin ja ruuvain telinekiskoihin testataksesi sopivuutta 4U-palvelinkoteloni kanssa. Raskaan käytön ajaksi kannattaa kiinnittää kiskot runkoon “Tee-muttereilla” - niissä on hampaat, jotka lukittuvat ulkopuolelle, ja pultit kiinnittyvät niihin.

Tyytyväinen, muutin kuution sivuille. Näille 450 mm näytti hyvältä pituudelta sulkea tietokone täysin, ja jättää takana tarpeeksi tilaa, jotta kaapelit eivät pääse ulos. Pituuden määrää kuitenkin oma laitteesi - jotkut palvelimet ovat jopa 32 ″ syviä.

Kun ne on ruuvattu kiinni, avoin kehysteline on tarpeeksi hyvä, jotta sitä voidaan kutsua päiväksi, vaikka haluat ehkä värjätä sen ensin. Olin valmis romuttamaan koko asian ja päättämään, että tarvitsin paksumpaa puuta, mutta jopa vain 34 mm höylätyllä neliömäisellä havupuulla se on erittäin vankka ja valmis laitteiden asentamista varten.

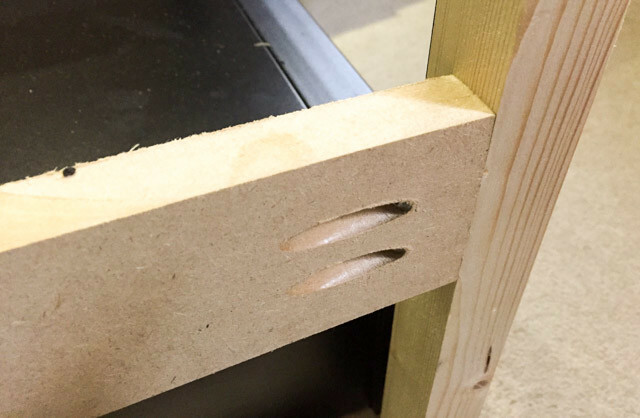

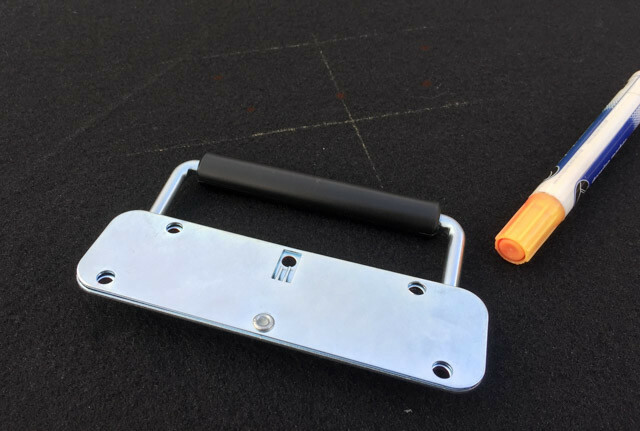

Telinekahvat olivat pakollisia minulle, koska halusin tämän olevan jonkin verran kannettavaa. 34 mm puutavara, jota käytin runkoon, ei kuitenkaan ollut riittävän leveä kahvojen ruuveille, joten leikkasin joitain 450 mm pituisia 18 mm paksuja MDF-levyjä, ja taas käytettiin taskureikiä niiden kiinnittämiseksi levyn sivujen keskelle kehys. Pidä keskellä, jotta MDF-levyä ei halkaistu.

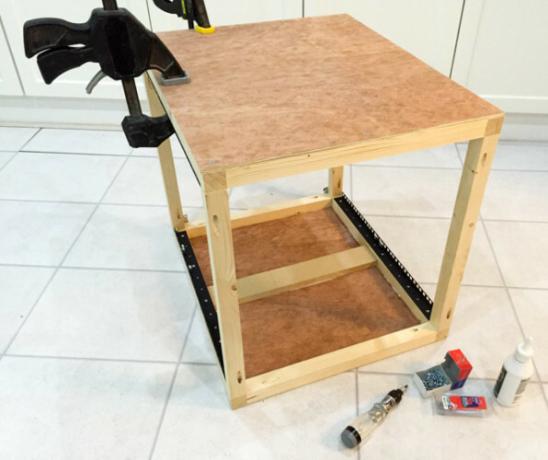

Peitä sivut käyttämällä pöytäsahaa, pyörösahaa tai palaketta (pöytäsaha on helpoin, mutta kallein ja tilaa vievä työkalu) leikata ohut vaneri koon mukaan (ohut on hieno - ne eivät ota mitään painoa). Saatat myös saada paikallisen DIY-myymälän leikkaamaan kaiken puolestasi. Käytin sekä puuliimaa että joitain ruuveja kiinnittääksesi ne rungon sivuille. Voit myös peittää ylä- ja alaosan.

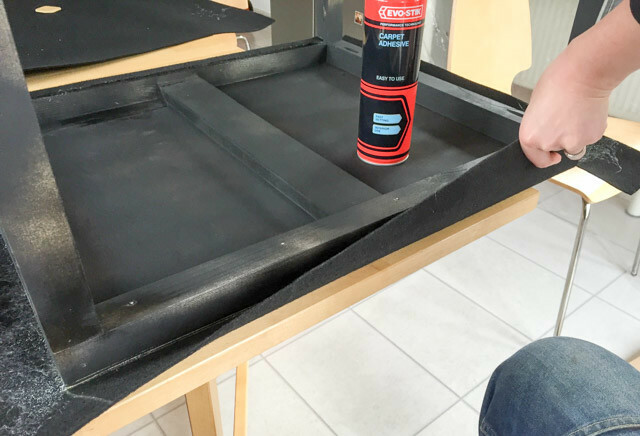

Puhtaasti estetiikan vuoksi poistin kiskot ja ruiskutin maalattua kaiken karkean yhden kerroksen mustaa, peitin sitten rungon ja sivut raskaalla ”kaiutinkaapin matolla”. Käytä tähän vahvaa maton liimaa.

Viimeiseksi merkitsin reiät telinekahvoille ja poratin pienet ohjausreiät ruuveille. Tämä on erityisen tärkeää MDF: llä, joka on niin tiheä, että se hajoaa helposti ilman ohjausreikiä. Lisäsin myös joitain pieniä pyöriä, vaikka ne voi joskus joutua korvaamaan raskaammilla pyörillä.

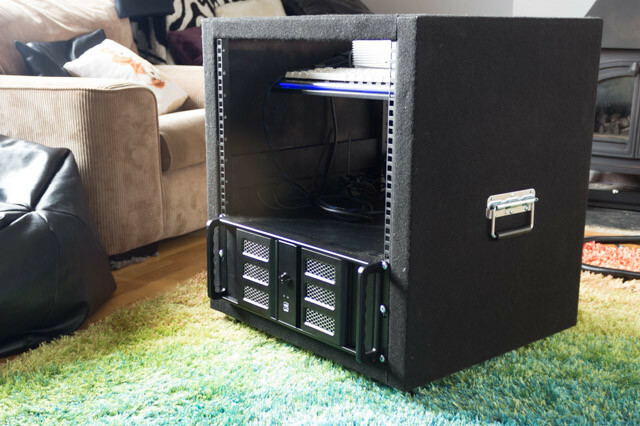

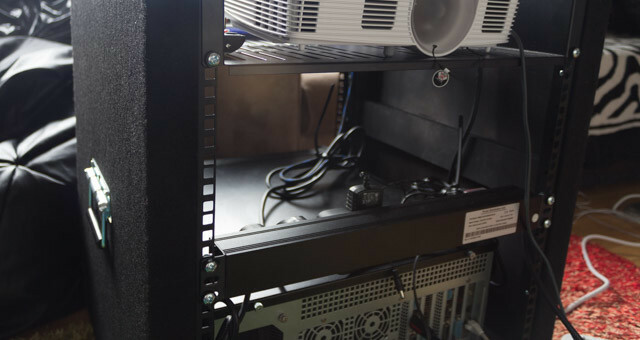

Kun telinekiskot oli kiinnitetty uudelleen, kiinnitin uuden pelaamista varten tarkoitetun PC-koteloni, hyllyn projektorille ja sähköjohdon. Odotan edelleen 1 U: n liukunäppäimistön / näytön ja 4 U: n laatikon toimittamista VR-sarjan pitämiseksi paikassa, mutta tämä on pääosin valmis tuote.

Toivon, että olen inspiroinut sinua rakentamaan oman telineen; se on hauska rakentaa, suhteellisen helppo ja todella kätevä tapa kärryttää paljon tietokoneita.

Kokonaiskustannukset olivat noin 100 dollaria, josta iso paksu oli matolla ja kiskoilla. Vaatimuksesi ovat epäilemättä erilaiset, mutta se on rakennuksen kauneutta ja suunnittelit oman. Jos tarvitset vahvemman, suuremman telineen, kokeile näitä suunnitelmia 20U teline TomBuildsStuffilta.

Kysymyksiä, kommentteja tai ehdotuksia? Kysy pois, ja teen parhaani vastatakseni.
