Videokaapelityypit: Erot VGA-, DVI- ja HDMI-porttien välillä

Mainos

Nykyään on niin monia eri tapoja kytkeä videolähteet televisioihin ja näytöihin - ja se voi hämmennystä etenkin siksi, että niin monet näistä porteista ja liittimistä ovat vanhentuneet vuotta.

Tämä tarkoittaa, että maailmassa on paljon laitteita, joissa on erityyppisiä videoyhteyksiä. Mutta mitkä ovat erot heidän kaikkien välillä? Mistä sinun täytyy välittää? Mikä on lopputulos?

Tässä artikkelissa tarkastellaan nykypäivän näkyvimpiä kaapelityyppejä ja milloin kannattaa käyttää niitä.

VGA

Video Graphics Array (VGA) on yksi vanhimmista yhteysstandardeista, joita voi silti löytää suurista tietotekniikkalaitteista. Sen kehitti ensin IBM, ja se otettiin käyttöön vuonna 1987. Sitä käytettiin laajasti näytönohjaimiin, televisioihin, tietokoneiden näytöt ja kannettavat tietokoneet.

VGA tukee resoluutioita, jotka ovat jopa 640 x 480, 16 värissä, vaikka voit lisätä värit 256: een alentamalla tarkkuutta 320 x 200. Tätä kutsutaan tilaksi 13h, ja sitä käytetään yleisesti käynnistettäessäsi tietokonetta vikasietotilaan. Se on myös tila, jota käytettiin tietokonepeleissä 1980-luvun lopulla ja 1990-luvun alkupuolella.

VGA-kaapeli voi siirtää RGBHV-videosignaaleja: punainen, vihreä, sininen, vaaka- ja pystysynkronointi. VGA-pistorasia koostuu 15-nastaisesta kolmesta viiden-nastaisesta rivistä, ja se on yleensä värillinen sininen. Kaapelipistoke on kiinnitetty kunnolla laitteeseen kahdella ruuvilla, yksi pistorasian molemmilla puolilla.

Sitä käytetään nykyään harvoin ja se löytyy pääosin vanhemmista laitteista, koska ne on suurelta osin korvattu digitaalisilla DVI- ja HDMI-liitännöillä, joita tutkimme myöhemmin tässä artikkelissa.

RCA

RCA-liitännän kuuluisa punainen, valkoinen ja keltainen kokoonpano oli kerran suosituin ja laajimmin käytetty tyyppi audio / visuaalisille laitteille.

Vaikka niitä kutsutaan usein RCA-kaapeleiksi, RCA viittaa tosiasiassa kaapelin metalliliittimiin kaapelien pää, joka on nimetty yhdistystä popularisoivalle Radio Corporation of America -yritykselle tyyppi.

Kaapelit ovat itse punaisia ​​ja valkoisia audiokaapeleita ja keltaisia ​​yhden kanavan komposiittivideota varten. Kolme kaapelia yhdessä kykenevät lähettämään stereoäänen sekä 480i- tai 576i-resoluutiota vastaavan videon - missä minä viittaa lomitettu video Graafisen näytön tarkkuudet - mitä numerot tarkoittavat? [MakeUseOf selittää]Näytön resoluutiot voivat olla melko salaperäinen liiketoiminta, sillä useita standardeja käytetään kuvaamaan samaa näytön resoluutiota 10 eri tavalla. Kaikilla näillä teknisillä termeillä on taipumus muuttua näytön tarkoituksesta riippuen ... Lue lisää .

Kuten VGA, myös suosittu RCA-liitin on korvattu digitaalisilla DVI- ja HDMI-liitännöillä.

DVI

Yli kymmenen vuoden kuluttua siitä, kun IBM esitteli VGA: n, digitaalisen näytön työryhmä käynnisti digitaalisen seuraajan, DVI: n, vuonna 1999. DVI, joka tarkoittaa digitaalista visuaalista käyttöliittymää, voi lähettää pakkaamattoman digitaalisen videon yhdessä kolmesta eri tilasta:

• DVI-I (Integroitu) yhdistää digitaalisen ja analogisen samassa liittimessä.
• DVI-D- (Digitaalinen) tukee vain digitaalisia signaaleja.
• DVI-A (Analoginen) tukee vain analogista.

DVI-I ja DVI-D voivat olla yhden- tai kaksilinkkisissä lajikkeissa. Yksi linkki voi tukea 1920 x 1200 taajuudella 60 Hz, kun taas lisäämällä toinen digitaalinen lähetin kaksoislinkille, resoluutio voidaan kasvattaa arvoon 2560 x 1600 taajuudella 60 Hz.

VGA-laitteiden pakotetun vanhenemisen estämiseksi kehitettiin DVI tukemaan analogisia yhteyksiä käyttämällä DVI-A-tilaa. Tämä tarkoitti, että DVI-yhteydet ja laitteet voivat olla taaksepäin -yhteensopivia VGA-yhteyksien kanssa.

Mini-DVI

Apple on surullinen, koska hän yrittää aina tehdä laitteistaan ​​ohuempia ja kevyempiä. Useimmat ihmiset ajattelevat tätä suhteellisen viimeaikaisena kehityksenä, mutta he ovat olleet siinä ainakin vuodesta 2006 lähtien, kun he päättivät siirtyä mini-VGA-portista. Sen sijaan he kehittivät mini-DVI-liitännän.

Se sisällytettiin PowerBook G4: ään, Intel-pohjaisiin iMac- ja Macbooks-tiedostoihin sekä Xserveen. Mini-DVI ei tue kaksoislinkkiyhteyksiä, joten se rajoitettiin aina resoluutioihin, joiden koko on 1920 x 1200 tai vähemmän. Tämä yhdessä kehittyvän tekniikan kanssa johti siihen, että Apple lopetti mini-DVI: n käytön vuonna 2008 ja korvasi sen sen sijaan Mini DisplayPort -yhteyksillä.

HDMI

HDMI tai High Definition Media Input on patentoitu, mutta villin menestyvä digitaalisen äänen ja kuvan siirtoliitäntä. Ryhmä elektroniikan valmistajia - mukaan lukien Sony, Sanyo ja Toshiba - loivat HDMI: n videon siirtämiseen (pakkaamaton) ja ääni (joko pakkaamaton tai kahdeksan kanavan pakattu) tietokoneen näyttöihin, digitaalisiin televisioihin ja DVD: lle tai Blu-ray-soittimet.

HDMI 1.4: stä lähtien se tukee 24-bittistä pakkaamatonta ääntä 192 kHz: n taajuudella ja videotarkkuutta jopa 4096 x 2160, joka tunnetaan myös nimellä 4K tai Ultra HD. Koska HDMI käyttää samoja videoformaattistandardeja kuin DVI, nämä kaksi ovat yhteensopivia sovittimen kautta. Koska signaalin muuntaminen ei ole tarpeen, ei myöskään laatu heikkene (vaikka toisin kuin HDMI, DVI ei tue ääntä).

HDMI-liittimiä on kolme yleisesti käytettyä. A tyypin on täysikokoinen HDMI-liitäntä käytettäväksi televisioissa ja kotiteatterilaitteissa, ja tässä ne ovat parhaat HDMI-kaapelit Paras HDMI-kaapeli LG- ja Samsung-televisioille, näytöille ja muilleEtsitkö parasta HDMI-kaapelia? Kaikkia HDMI-kaapeleita ei luoda yhtä. Tässä ovat parhaat tänään saatavilla olevat HDMI-kaapelit. Lue lisää voit ostaa tässä kategoriassa. Mini-HDMI (Tyyppi C) käytetään yleisesti kannettavissa tietokoneissa ja tableteissa, kun taas Micro-HDMI (Tyyppi D) käytetään enimmäkseen mobiililaitteissa.

Utelias jos kultaiset HDMI-kaapelit, jotka olet nähnyt, tuottavat paremman kuvanlaadun Onko kultaisilla HDMI-kaapeleilla parempi kuvanlaatu?Haluatko maksaa ylimääräistä kullatusta HDMI-kaapelista? Lisätietoja siitä, onko kultaisilla HDMI-kaapeleilla todella parempi kuvanlaatu. Lue lisää ? Katso ajatuksemme artikkelista.

DisplayPort

DisplayPort on digitaalinen näyttöliittymä, jonka on kehittänyt Video Electronics Standards Association (VESA). DisplayPort voi siirtää digitaalista videota ja ääntä, joten se on toiminnallisesti samanlainen kuin HDMI. DisplayPort 1.4 -versiosta lähtien on olemassa resoluutio jopa 8 K (7680 x 4320) taajuudella 60 Hz, joka ylittää jopa HDMI 1.4: n.

HDMI ja DisplayPort on kuitenkin suunniteltu eri markkinoille. Vaikka HDMI tehtiin pääasiassa kodin viihdettä varten, DisplayPort suunniteltiin tietokonelaitteiden yhdistämiseen näytöihin. Niiden samankaltaisten toimintojen vuoksi on mahdollista kytkeä DisplayPort ja HDMI-laitteet yhteen kaksoismuodon DisplayPort-sovittimen avulla.

DisplayPort toimii pakettitiedonsiirron avulla, jota käytetään yleisesti Ethernet- ja USB-yhteyksissä, ja siksi se on ihanteellinen käytettäväksi laskennassa kotiviihteen sijasta.

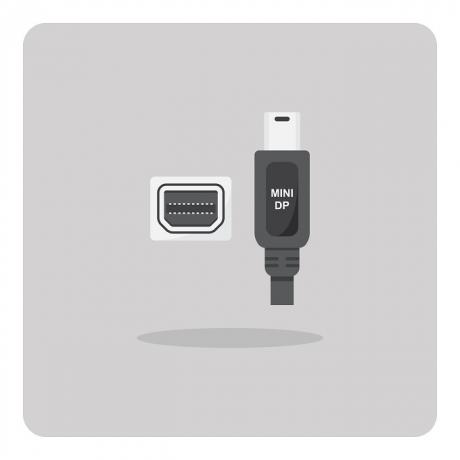

Mini DisplayPort

Apple korvasi Mac-kirjojen ja iMacien mini-DVI-yhteyden omalla DisplayPort-ottelullaan, joka tunnetaan nimellä Mini DisplayPort (MDP). Vaikka Apple loi MDP: n, se sisällytettiin VESA: n DisplayPort 1.2 -määritykseen vuonna 2009.

salama

Thunderbolt on käyttöliittymä, jota käytetään oheislaitteiden kytkemiseen tietokoneeseen. Sen kehitti Intel alun perin nimellä Light Peak, ja se käytti optisia kaapeleita tiedonsiirtoon (tästä syystä nimi Light Peak). Laajojen testausten jälkeen Intel havaitsi, että ne voisivat tehdä siitä halvempia kuparikaapeleilla vaikuttamatta suorituskykyyn.

Apple oli ensimmäinen valmistaja, joka toi Thunderboltin markkinoille MacBook Pro -malleissaan vuonna 2011. Kun Thunderbolt debytoi, se pystyi käyttämään Applen luomaa MDP-liitintä, mikä tarkoittaa, että uusi yhteys olisi yhteensopiva taaksepäin.

Yksi Thunderboltin suurimmista eduista DisplayPortiin nähden on nopea tiedonsiirtonopeus. Thunderboltin versiot 1 ja 2 voisivat siirtää nopeudella 20 GB / s MDP-liittimen avulla. Thunderbolt 3 lisää tätä Thunderbolt 3: Mikä se on ja miksi sinun täytyy aloittaa sen käyttäminenThunderbolt 3 voi olla vain ainoa laitekaapeli, josta sinun täytyy tietää enää. Se on niin mahtavaa, että se tekee kaiken muun vanhentuneeksi. Tässä on mitä sinun täytyy tietää. Lue lisää - 40 Gt / s käyttämällä M-tyypin USB-liitäntää.

Yhdellä Thunderbolt-portilla on mahdollista kytke jopa kuusi oheislaitetta Liitä Mac-lisälaitteet kuten pomo Thunderbolt Daisychain -sovelluksellaHarva tietää, mikä päivänkakkaraketju on, miksi siitä on hyötyä tai miksi Thunderbolt on niin tärkeä sille. Lue lisää daisy-ketjuttamiseen tarkoitetulla tekniikalla, joka vähentää laitteeseen tarvittavien porttien määrää.

Thunderbolt pystyy siirtämään ääntä joko DisplayPort-protokollaa tai USB-äänikortteja käyttämällä. Thunderbolt 2: sta lähtien tuki oli DisplayPort 1.2 -määrityksille, jotka sallivat 4K: n suoratoiston 4K-näyttöön.

Yksinkertaistamistekijä

Jos olet edelleen hämmentynyt, hyvä uutinen on, että maailma on siirtymässä kohti yhtenäistä standardia. HDMI-lisensointi ilmoitti äskettäin, että HDMI-laitteeseen kytkemistä varten tarvitaan vain yhteensopiva USB Type-C-HDMI-kaapeli, jota voidaan käyttää ”Alt-tilassa”.

Tämä on osa teollisuuden suurempaa pyrkimystä yksinkertaistaa kaapelointia. Standardointi on mahdollista - muistatko kaikki omistamat mobiililaitteiden laturit, jotka olivat olemassa ennen mikro-USB-standardia? Se on kuin, paitsi tällä kertaa, teollisuus ajaa tyypin C USB: tä seuraavana all-in-one-standardina ääni-, video-, virta- ja kaikille muille yhteyksille.

Apple on niin varma tästä tulevaisuudesta, että se julkaisi vuoden 2016 syksyllä -tapahtumassa MacBook Pron, joka käyttää yksinomaan C-tyypin USB-portteja kaikissa yhteyksissä ja virtalähteissä. Vaikka tämä voi viedä hetken tullaksesi normaaliksi yhteydeksi, tulevaisuus alkaa muotoutua, jos et tarvitse sata erilaista kaapelia vain videosisällön katselemiseksi.

Riippumatta siitä, mitä kaapelia käytät, varmista, että tiedät kuinka korjata näytön palaminen Näytön palamiskorjaukset ja miksi nestekidenäyttö voidaan korjataNäytön palaminen voi vaurioittaa LCD-, plasma-, OLED-näyttöjä, jopa vanhoja CRT-televisioita. Näin voit korjata näytön palamisen. Lue lisää näytöiden suojaamiseksi.

Alun perin kirjoittanut Simon Slangen 3. syyskuuta 2012
